Berapa Kapasitas Cetakan Ingot Kecil?

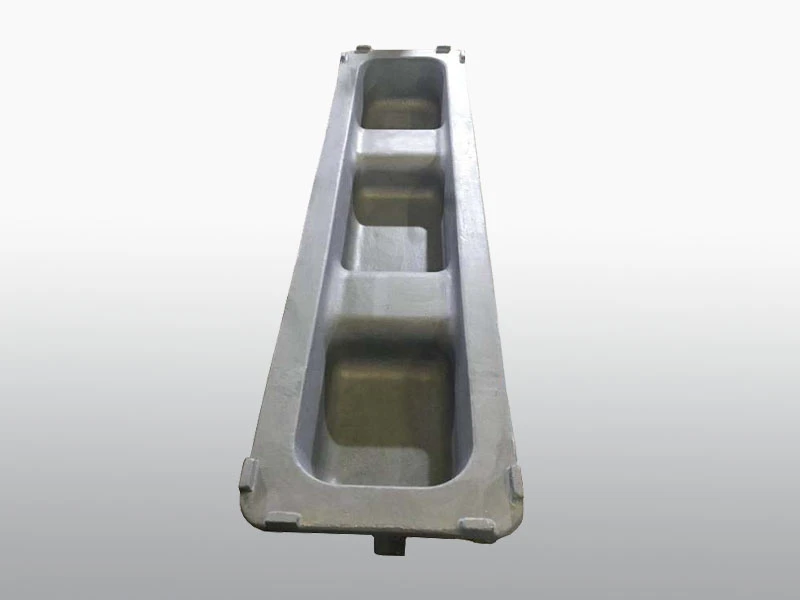

7-9kg cetakan ingot kecilbiasanya terbuat dari bahan tahan suhu tinggi, seperti grafit, baja, besi cor, dll. Biasanya digunakan untuk pengecoran ingot logam kecil, pengecoran eksperimental, dll. Oleh karena itu, memilih cetakan ingot yang tepat adalah kunci untuk mencapai akurasi dan konsisten pengecoran menghasilkan operasi pengerjaan logam.

Cetakan Ingot kecil berukuran 7-9kg biasanya memiliki dimensi berikut:

Panjang:10-12 inci (250-300mm). Panjang cetakan harus cukup untuk menampung ukuran ingot yang diinginkan sekaligus memberikan ruang tambahan yang cukup untuk sistem sprue dan runner.

Lebar:3-4 inci (75-100mm). Lebarnya ditentukan oleh lebar ingot yang diinginkan dan kebutuhan ruang untuk sistem runner.

Tinggi:2-3 inci (50-75mm). Ketinggian cetakan harus cukup untuk memenuhi volume logam yang diharapkan untuk ingot, dengan mempertimbangkan tingkat penyusutan normal selama penyemenan.

Dimensi ini memberikan ukuran rongga cetakan yang sesuai untuk menuang sebagian besar paduan menjadi 7-9kg ingot. Bentuk persegi panjang umum digunakan karena sifat penumpukan dan pengangkutannya yang efisien. Meskipun demikian, bentuk cetakan kecil lainnya juga dapat digunakan tergantung pada aplikasi dan kebutuhan tertentu.

Menghitung kapasitas dan ukuran suatu7-9kgs Cetakan Ingot Kecilmelibatkan beberapa faktor utama:

◆ Jenis dan Kepadatan Paduan Ingot:Kepadatan paduan mempengaruhi volume rongga cetakan yang dibutuhkan. Paduan dengan kepadatan lebih tinggi akan membutuhkan volume lebih sedikit untuk mencapai target berat ingot.

◆ Target Berat Ingot:Beban ideal ingot, untuk situasi ini, 7-9kg, merupakan batas penting dalam menentukan ukuran dan batas cetakan.

◆ Faktor Penyusutan:Setiap kombinasi memiliki faktor penyusutan tertentu yang harus dipertimbangkan saat memproyeksikan. Umumnya, variabel penyusutan sebesar 5-8% diterapkan untuk mewakili penurunan volume selama penyemenan.

◆ Rasio Desain:Pertimbangan rencana, misalnya, proporsi tinggi dan lebar terhadap panjang penting untuk menjamin kesehatan dan kemampuan cetakan ingot. Proporsi ini membantu menentukan bentuk umum dan aspek cetakan.

◆ Ukuran Ingot Standar:Preferensi pelanggan terhadap ukuran bata ingot standar juga dapat mempengaruhi desain rongga cetakan.

Dengan mempertimbangkan faktor-faktor ini, ukuran rongga cetakan dapat dihitung secara akurat untuk menghasilkan ingot dalam kisaran berat yang diinginkan yaitu 7-9kg setelah mempertimbangkan penyusutan. Perangkat lunak simulasi biasanya digunakan untuk mengoptimalkan desain dan kapasitas cetakan ingot, memastikan proses pengecoran yang efisien dan efektif.

Merancang yang efektif7-9kgs Cetakan Ingot Kecilmelibatkan pertimbangan berbagai aspek utama untuk memastikan kinerja optimal dan kualitas pengecoran:

◆ Ukuran Rongga:Rongga cetakan harus dirancang untuk memenuhi kapasitas ingot yang ideal, dengan mempertimbangkan berbagai variabel, misalnya jenis amalgam, berat, dan tingkat penyusutan. Ukuran rongga juga harus ditingkatkan untuk pemanfaatan bahan yang efektif dan membatasi pemborosan.

◆ Sudut Lancip atau Draf:Memasukkan sudut lancip atau draft dalam desain cetakan sangat penting untuk memudahkan pelepasan ingot yang mengeras tanpa menyebabkan kerusakan pada cetakan atau ingot itu sendiri. Sudutnya harus dipilih dengan hati-hati untuk menyeimbangkan pelepasan yang mudah dengan meminimalkan cacat pada bentuk ingot.

◆ Pola Lug Standar:Menggabungkan pola lug standar pada bagian bawah cetakan memungkinkan penanganan dan pengangkutan ingot lebih mudah setelah dituang dan dipadatkan. Pola lug harus dipilih berdasarkan metode penanganan yang diinginkan dan persyaratan proses hilir yang akan menggunakan ingot.

◆ Konstruksi Kuat:Cetakan harus dikembangkan dengan penuh semangat untuk menahan tekanan dan kecemasan hangat yang dialami selama sistem proyeksi, menjamin masa pakai dan pelaksanaan yang stabil. Pemilihan dan konfigurasi material harus mempertimbangkan beban mekanis normal, sudut suhu, dan sifat ekstensi panas cetakan.

◆ Pelapisan yang Tepat:Menerapkan penutup yang wajar pada permukaan cetakan akan menjaga agar senyawa tidak bertahan, menjamin pelepasan ingot yang lancar dan menjaga sifat cetakan dalam jangka panjang. Pemilihan lapisan harus didasarkan pada paduan yang dituang serta kondisi suhu dan tekanan yang dialami selama pengecoran.

◆ Ketentuan Pendinginan:Menerapkan ketentuan pendinginan seperti celah udara atau saluran pendingin dalam desain cetakan membantu mengatur proses pemadatan dan mengontrol distribusi suhu untuk kualitas ingot yang seragam. Desain sistem pendingin harus mengoptimalkan laju pendinginan dan meminimalkan gradien termal untuk mengurangi risiko cacat pada struktur ingot.

◆ Kemampuan Pencetakan Mekanis:Memiliki kemampuan pencetakan bermotor meningkatkan efisiensi dan efektivitas dalam sistem proyeksi, mengingat pencetakan ingot yang stabil dan tepat. Desain sistem otomasi harus dioptimalkan untuk mengurangi waktu siklus, meminimalkan tingkat kerusakan, dan meningkatkan keselamatan.

Dengan memperhatikan pertimbangan-pertimbangan penting dalam desain cetakan ini, pembuat dapat menyederhanakan cetakan ingot mereka untuk secara andal menghasilkan ingot terbaik yang memenuhi rincian yang diperlukan sambil menjamin kemahiran dan keandalan dalam sistem proyeksi.

Dalam proses pengecoran ingot7-9kgs Cetakan Ingot Kecil, beberapa pengendalian diterapkan untuk memastikan kapasitas dan kualitas:

◢ Kontrol Suhu dan Kimia:Temperatur dan ilmu pencairan dikontrol dengan ketat untuk menjaga kualitas ideal komposit. Kontrol ini sangat penting untuk mencapai kualitas dan sifat ingot yang konsisten.

◢ Sistem Penuangan yang Tepat:Sistem penuangan otomatis digunakan untuk mendistribusikan logam cair secara merata ke dalam cetakan. Sistem ini memastikan penuangan yang akurat dan terkontrol, meminimalkan variasi berat dan bentuk ingot.

◢ Penanganan Cetakan Otomatis:Konveyor otomatis atau sistem robotik digunakan untuk memasukkan dan mengeluarkan cetakan dari kastor. Komputerisasi ini meningkatkan kemahiran dan mengurangi risiko kesalahan manusia dalam siklus penanganan.

◢ Urutan Pendinginan Terprogram:Setiap paduan memiliki persyaratan pendinginan khusus untuk mencapai laju dan struktur pemadatan yang diinginkan. Urutan pendinginan terprogram diikuti untuk mengontrol proses pendinginan, memastikan keseragaman dan konsistensi pada ingot yang dipadatkan.

◢ Spesifikasi Pembongkaran:Demolding, metode yang melibatkan pelepasan set ingot dari cetakan, mengikuti detail yang ketat untuk mencegah perubahan bentuk atau kerusakan pada ingot. Teknik pembongkaran yang tepat membantu menjaga bentuk dan integritas ingot.

◢ Ekstraksi Lengan Robot:Lengan mekanis sering digunakan untuk melepaskan ingot padat dari cetakan dengan cepat dan produktif. Kerangka kerja mekanis menjamin ekstraksi yang tepat dan andal, sehingga mengurangi risiko kerusakan atau distorsi selama siklus evakuasi.

◢ Inspeksi Sistem Penglihatan:Sistem penglihatan digunakan untuk memeriksa dimensi dan kualitas permukaan setiap ingot. Sistem ini menggunakan kamera dan algoritme untuk memverifikasi bahwa ingot memenuhi toleransi dan standar kualitas yang ditentukan.

Dengan menerapkan kontrol ini, proses pengecoran ingot otomatis dapat mencapai kapasitas dan keseragaman yang optimal, memastikan produksi ingot berkualitas tinggi yang konsisten dan memenuhi kebutuhan pelanggan.

Untuk7-9kgs Cetakan Ingot Kecil, ukuran cetakan sekitar 10x4x2 inci adalah tipikal untuk mencapai kapasitas target ketika paduan, tingkat penyusutan, dan rasio desain dipertimbangkan. Kapasitas direkayasa berdasarkan paduan ingot, sasaran berat, dan persyaratan pemrosesan. Dengan cetakan yang dioptimalkan dan pengecoran yang terkontrol, pabrik pengecoran dapat secara efisien memproduksi ingot dengan ukuran yang tepat. Informasi lebih lanjut hubungi kami ditech@huan-tai.org.

Referensi

1. Buku Panduan ASM, Vol 15: Casting (2008).

2. Beeley, P. (2001) Teknologi Pengecoran. Butterworth-Heinemann.

3. Dantzig, J. & Rappaz, M. (2009). Solidifikasi. Pers EPFL.

4. Jones, D. & Bhadeshia, H. (1997). pengecoran logam. Ensiklopedia Materi Tingkat Lanjut, 2, 1174-1182.

5. Rao, PN (2006). Teknologi Manufaktur - Pengecoran, Pembentukan dan Pengelasan. Bukit Tata McGraw.
